LCD RGB-Bildabhängig

Abbildung 1 zeigt das Original-Bild und ein für die LCD-Neu-Variante aufbereitetes Bild. Aufbereitung siehe unten.

Abbildung 2 zeigt die Farbwerte vom Original-Bild und vom aufbereiteten Bild, dargestellt durch grüne Punkte im Gamut.

Abbildung 3 zeigt die Histogramme vom Original-Bild und vom aufbereiteten Bild. Die Eingabe im Histogramm ist die Summe der GW vom RGB-Pixel (Max = 3x255 = 765).

Bild Original	Bild aufbereitet
YouTube "Skrillex and Diplo - Where Are Ü Now"
Abbildung 1

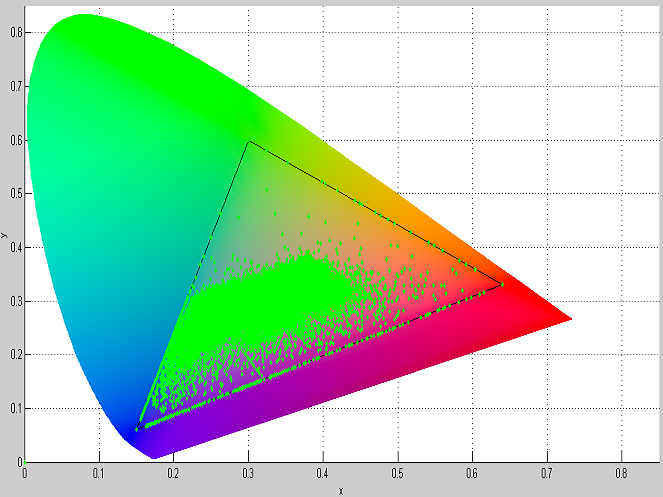

Farbwerte Bild Original	Farbwerte Bild aufbereitet
Abbildung 2

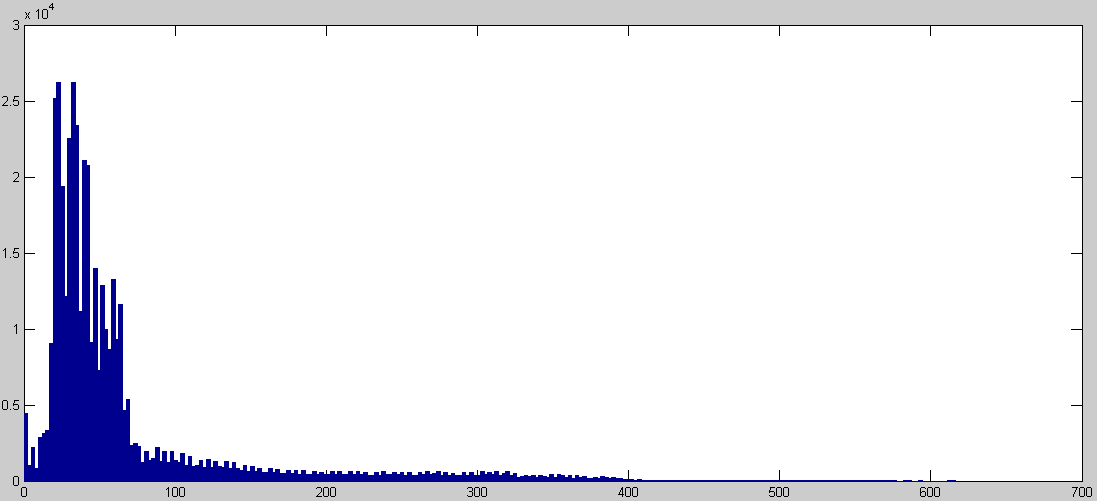

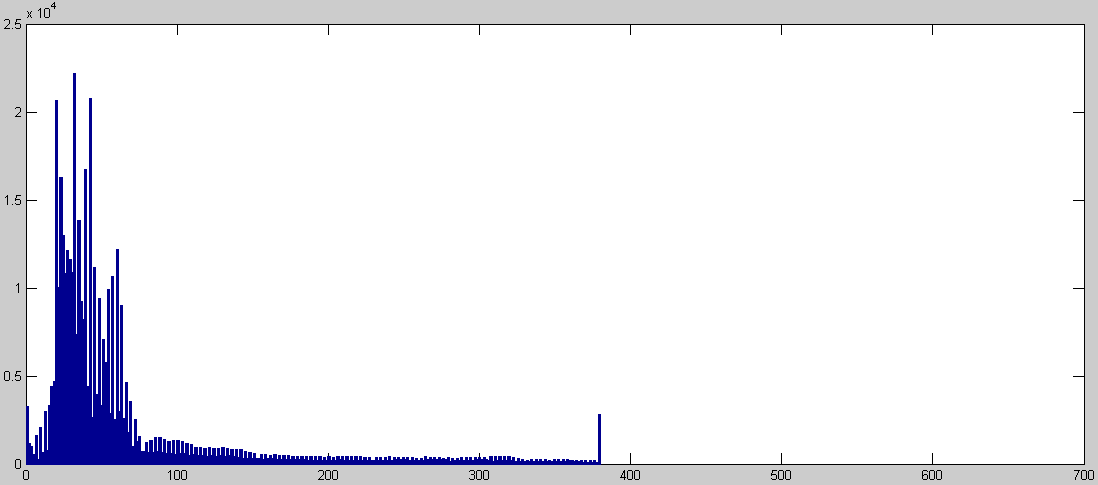

Histogramm Bild Original	Histogramm Bild aufbereitet
Abbildung 3

Bildaufbereitung

Eine Aufbereitung des Bildes macht aus dem Grund Sinn, da bei dunklen Bildern die Bildqualtität zu Lasten von wenigen Pixeln negativ beeinträchtigt wird. Die Aufbereitung des Bildes beruht auf 3 Schritten.

Schritt 1
In Schritt 1 wird ein verkleinertes Farbdreieck für das angzuzeigende Bild festgelegt.

Schritt 2
In Schritt 2 werden alle Farbwerte des Bildes, die außerhalb des verkleinerten Farbdreiecks liegen, in das verkleinerte Farbdreieck verschoben.

Schritt 3
In Schritt 3 wird ein Schwellwert aller RGB-Pixel bestimmt. Dadurch wird die An-Zeit der Hintergrundbeleuchtung reduziert.

Schritt 1
Farbwerte Bild Original	Verkleinertes Farbdreieck
Schritt 2

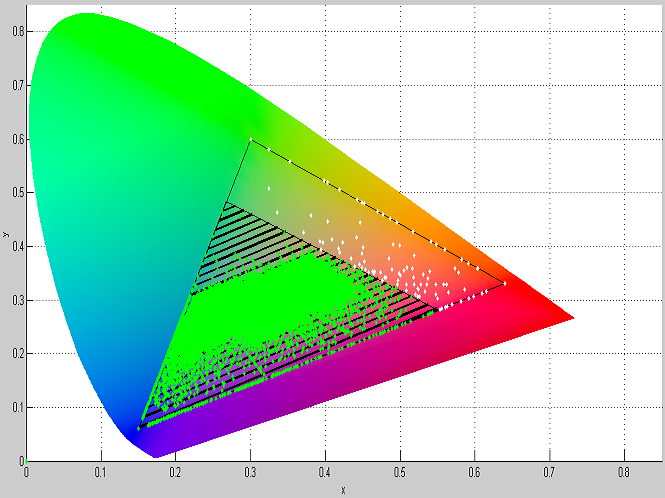

Weiß markierte Farbwerte im Bild	Weiß markierte Farbwerte im Bild aufbereitet
Schritt 3

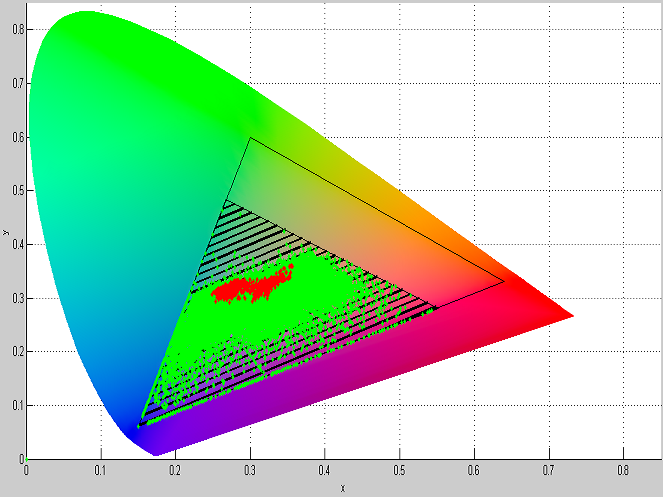

Rot markierte Farbwerte im Bild	Rot markierte Farbwerte im Bild aufbereitet

Lokale Farbräume der Hintergrundbeleuchtung

Für den Fall einer lokal ansteurbaren RGB-Hintergrundbeleuchtung, besteht die Möglichkeit, den Farbraum der Hintergrundbeleuchtung lokal einzustellen. Ein Schwellwert zur Reduzierung der An-Zeit der Hintergrundbeleuchtung ist nicht erforderlich.

Der Kontrast und die Bildqualtität wird zusätzlich erhöht. Siehe folgendes Beispiel mit direkter RGB-Hintergrundbeleuchtung.

Bild Original	Lokale Farbräume einer direkten RGB-Hintergrundbeleuchtung
